Anleitung Funk-TV Übertragung

Diese Anleitung soll helfen, die Übertragung mittels Funk auf unsere Fernseher zu ermöglichen.

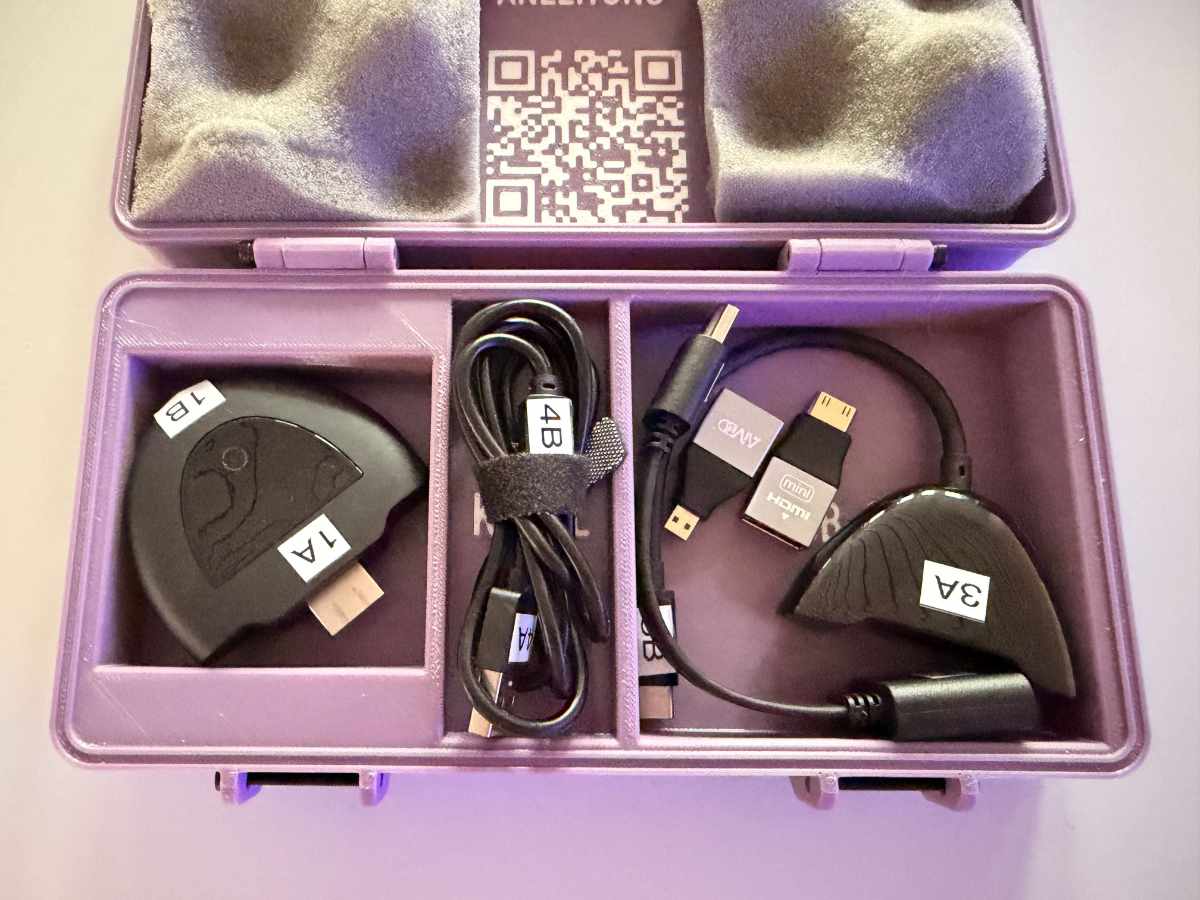

Anordnung aller Teile

Schritt 1: Fernseher einschalten und ggf. Kanal HDMI1 wählen

1.1. Rotes Kabel hinter dem Fernseher abrollen und in die Steckdose einstecken.

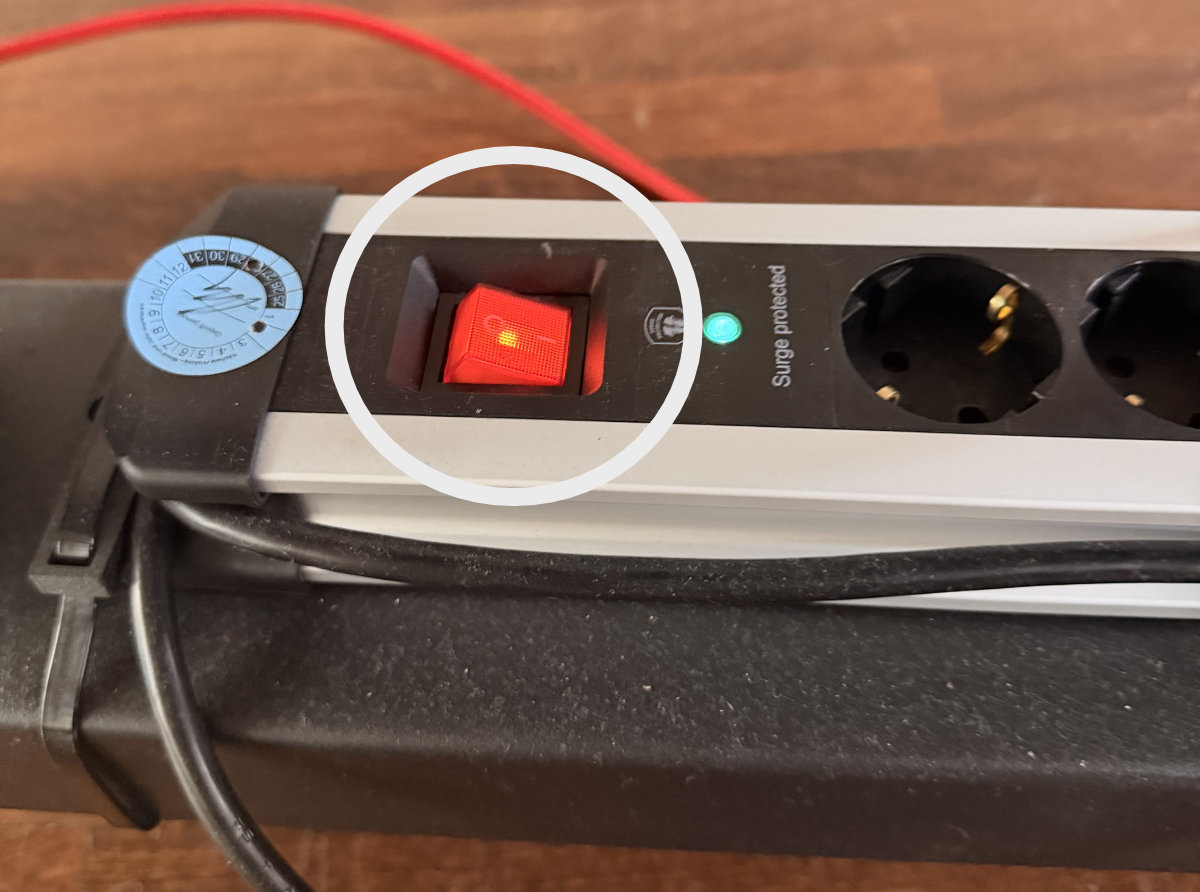

1.2. Steckdosenleiste (Licht) unter dem Fernsehwagen prüfen und ggf. einschalten. Licht muss leuchten.

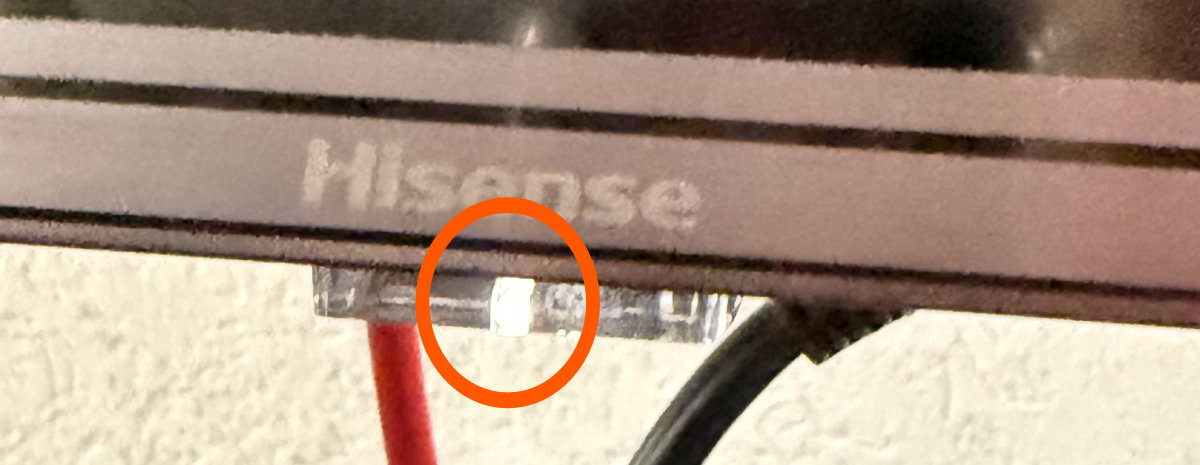

1.3. Weißes Licht am Fernseher prüfen. Licht muss leuchten.

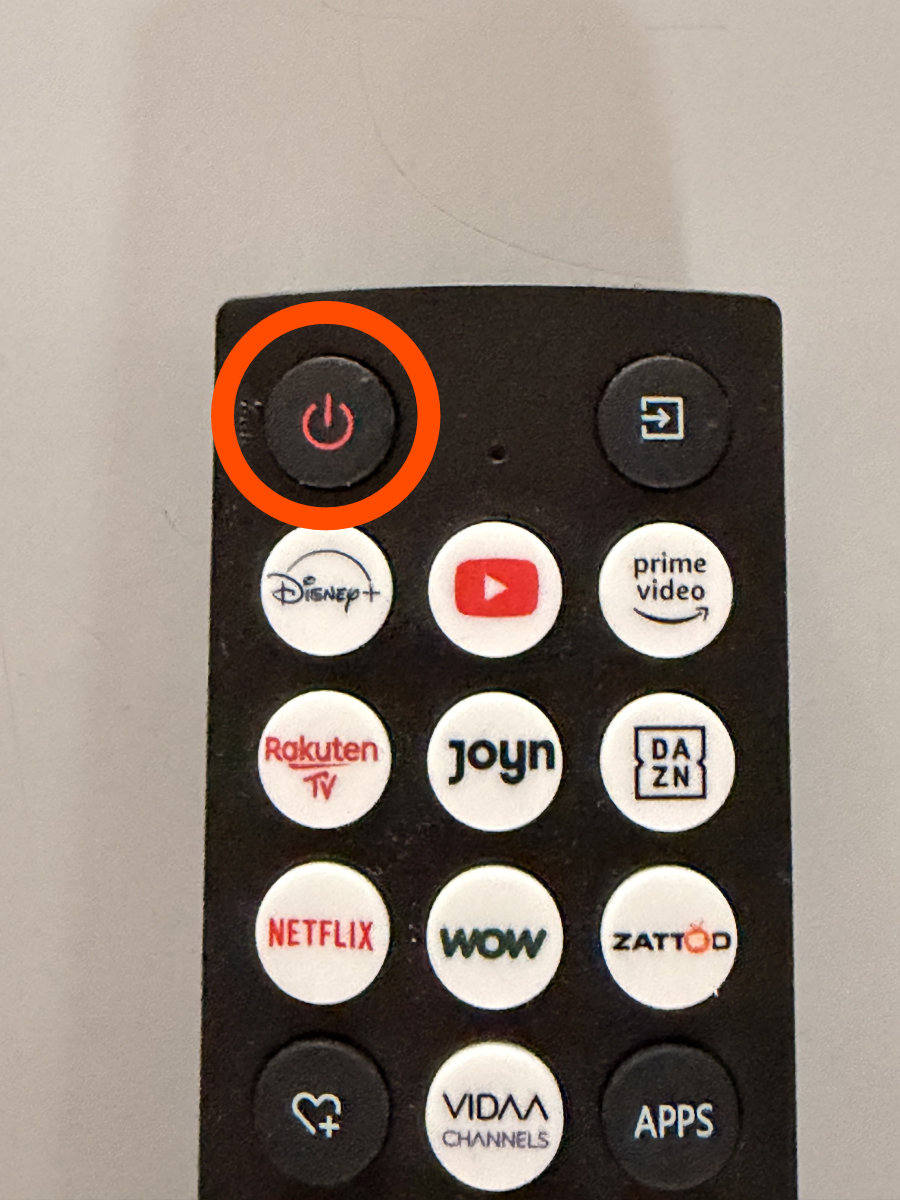

1.4. Fernseher mit Fernbedienung einschalten. Mit der Fernbedienung auf Fernseher zeigen und Knopf 1 × drücken.

1.5. Kurz warten, bis ein Bild erscheint.

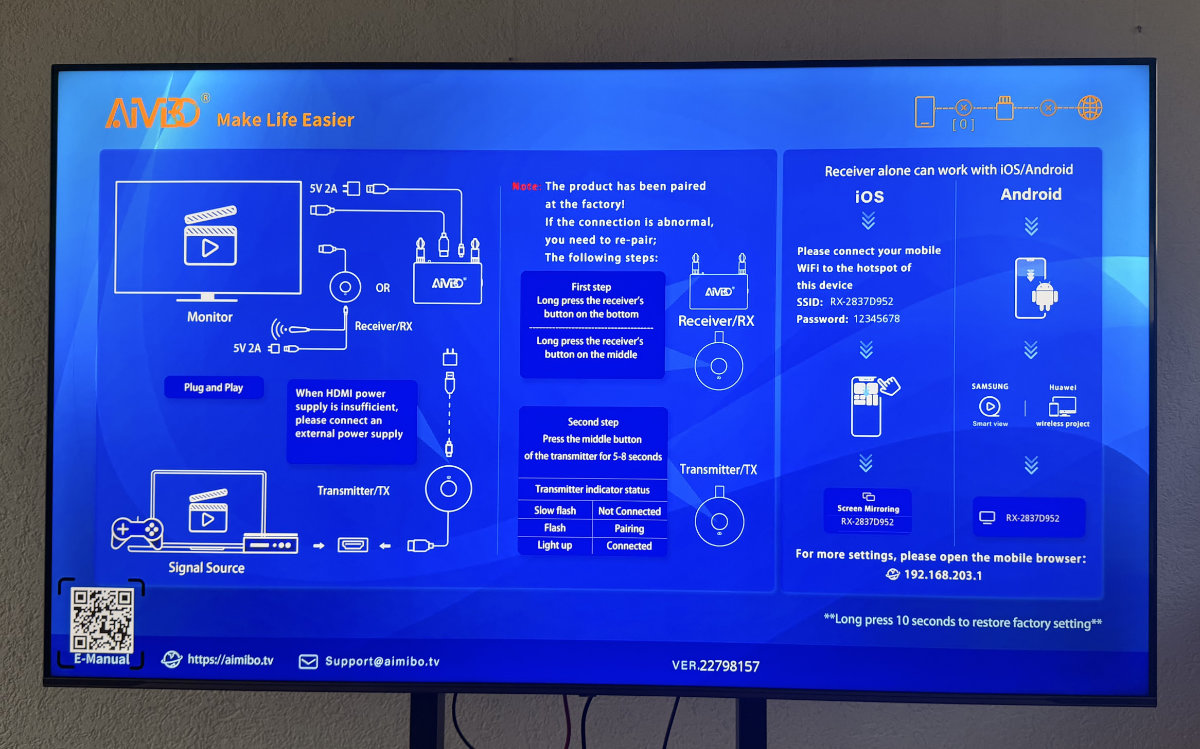

1.6. Wenn nachfolgendes Bild erscheint, bei Schritt 2 weitermachen, ansonsten bei 1.7. weitermachen.

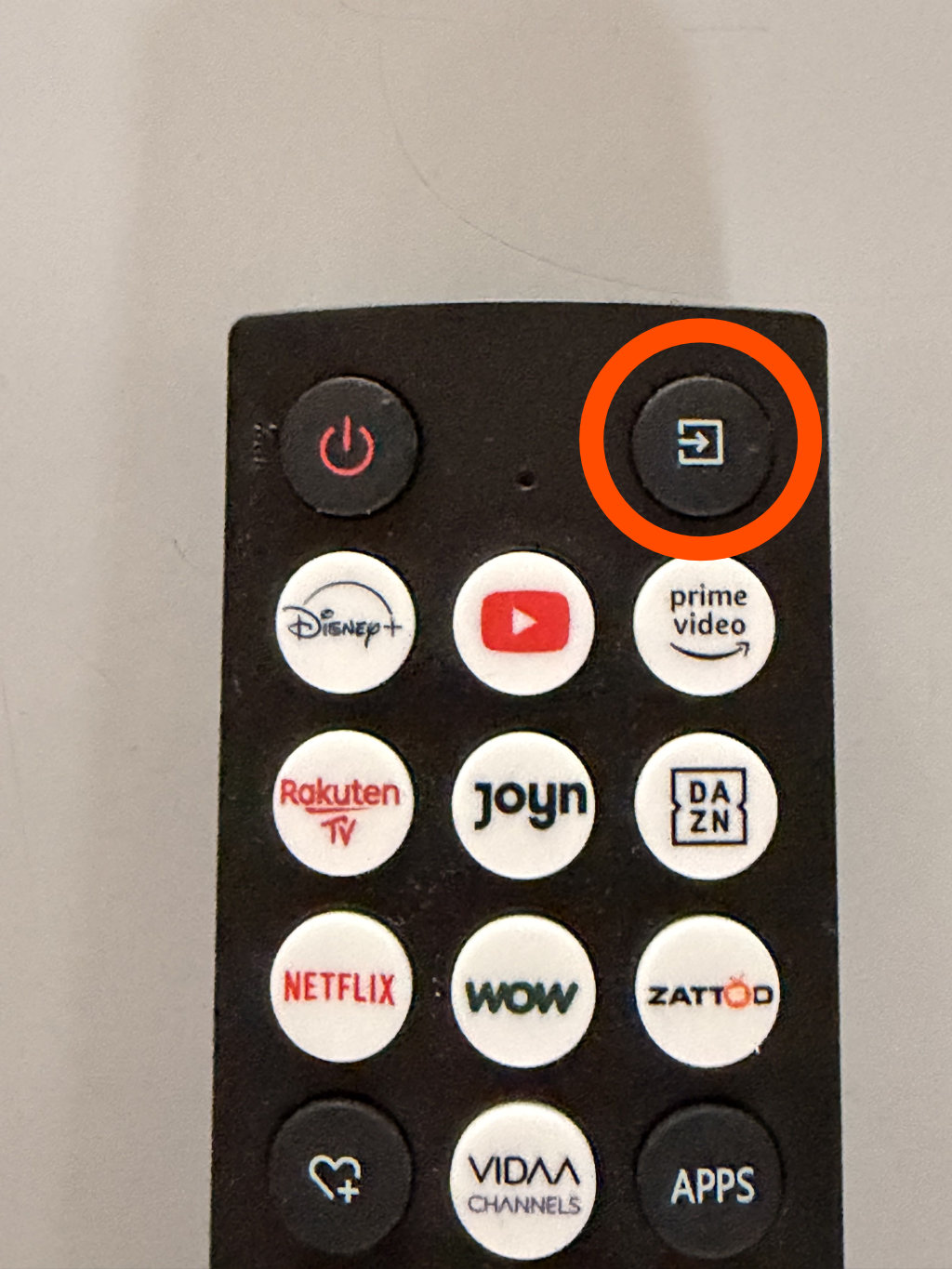

1.7. Kanalwahl-Taste auf der Fernbedienung drücken

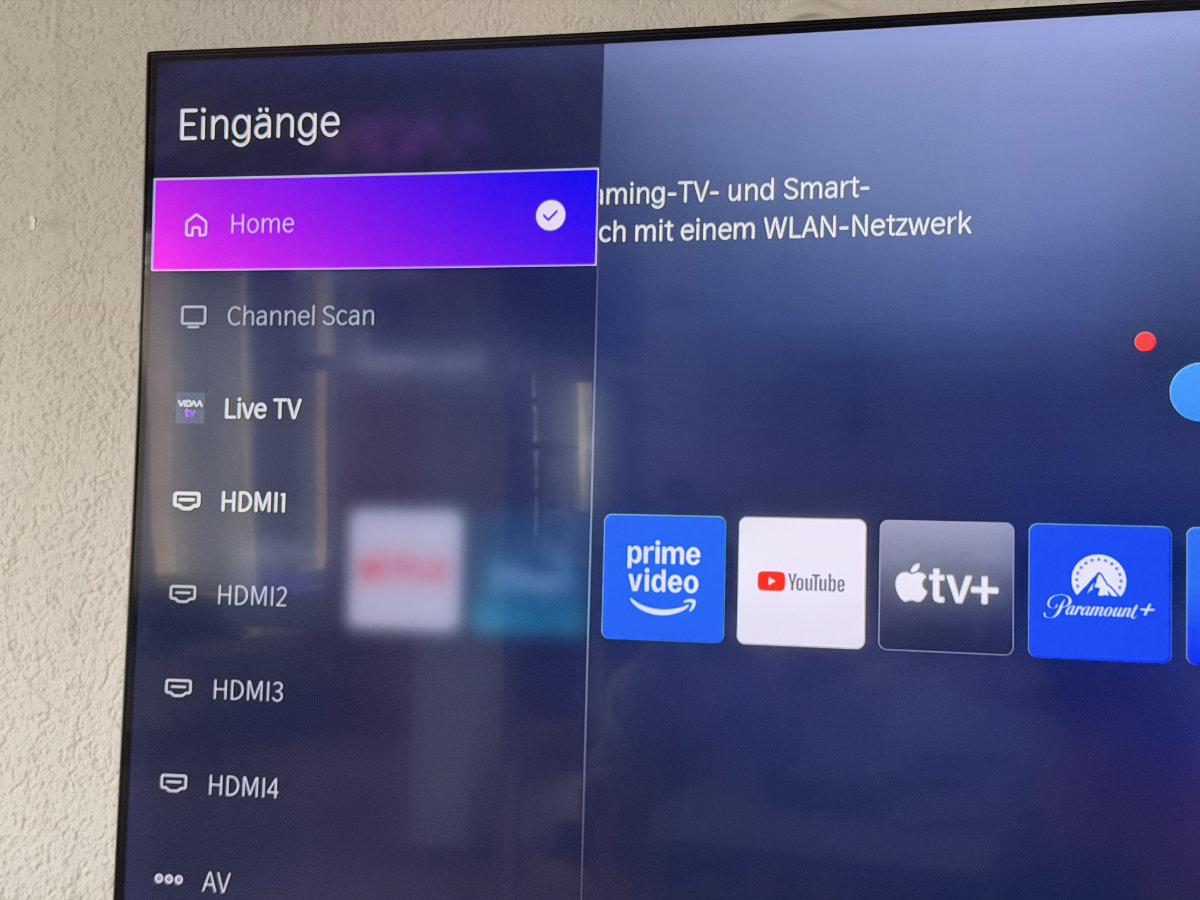

1.8. Wenn nachfolgendes Bild erscheint, bei Schritt 1.9. weitermachen, ansonsten geht es hier nicht weiter.

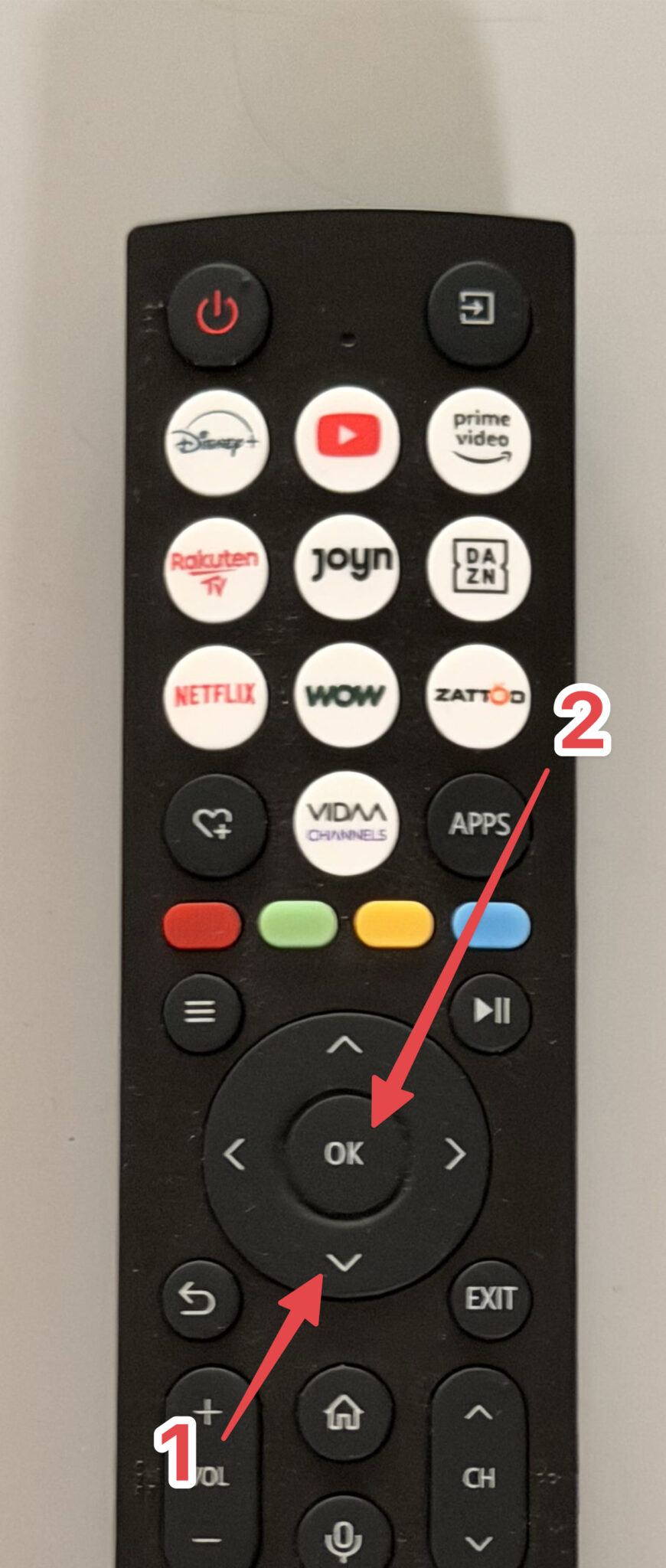

1.9. 3 × die Pfeil-nach-unten-Tasten (1) drücken, HDMI1 muss unterlegt sein, dann OK-Taste (2) drücken.

1.10. Wenn nachfolgendes Bild erscheint, bei Schritt 2 weitermachen, ansonsten geht es hier nicht weiter.

Schritt 2: Verbindung herstellen
Verbindung über Laptop/Computer über HDMI/USB-C herstellen bei Schritt 2.1 weitermachen.

Verbindung über iPhone/iPad herstellen bei Schritt 2.10 weitermachen.

Verbindung über Android-Gerät (Samsung, etc.) herstellen bei Schritt 2.15 weitermachen.

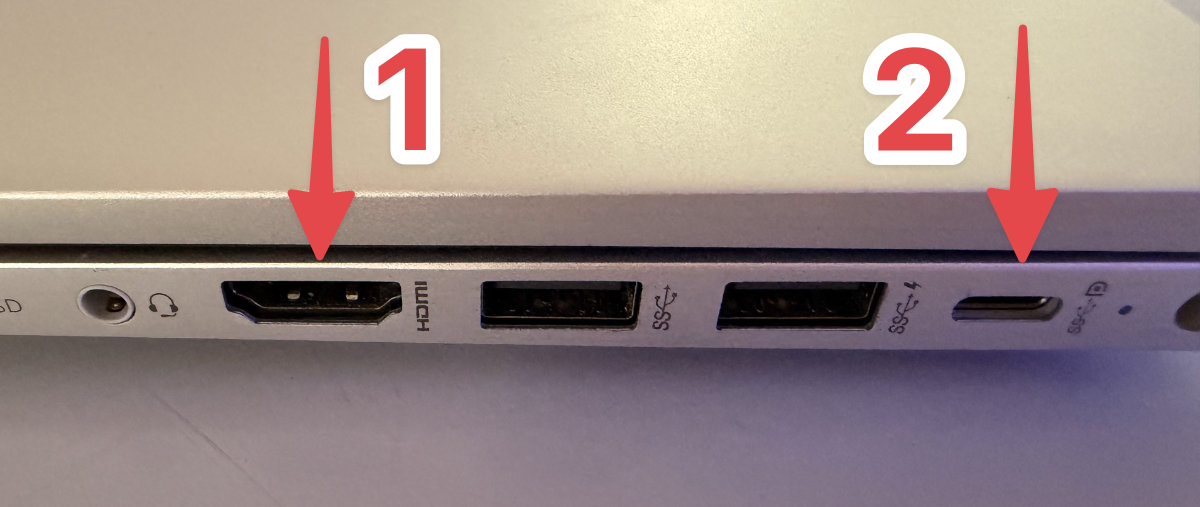

2.1. Anschlussmöglichkeiten am Laptop überprüfen

HDMI-Anschluss (1) vorhanden, mit Schritt 2.2 weitermachen.

USB-C-Anschluss (2) vorhanden, mit Schritt 2.7 weitermachen.

Kein Anschluss vorhanden, dann geht es hier nicht weiter.

Laptop über HDMI verbinden

2.2. Gerät Anschluss 1A mit Kabel 2A verbinden.

2.3. Gerät Anschluss 1B mit Kabel 4B verbinden.

2.4. Anschluss 4B mit Laptop an USB-A-Anschluss verbinden.

2.5. Anschluss 2B mit Laptop an HDMI-Anschluss verbinden.

2.6. Nach kurzer Zeit (< 1 Minute erscheint das Bild des Laptops.

Laptop über USB-C verbinden

2.7. Gerät Anschluss 3A mit Gerät Anschluss 1A verbinden.

2.8. Anschlusskabel 3B mit Laptop-USB-C-Anschluss verbinden,

2.9. Nach kurzer Zeit (< 1 Minute) erscheint das Bild des Laptops.

iPhone/iPad verbinden

2.10. Einstellungen → WLAN → RX-283… auswählen, Passwort 12345678

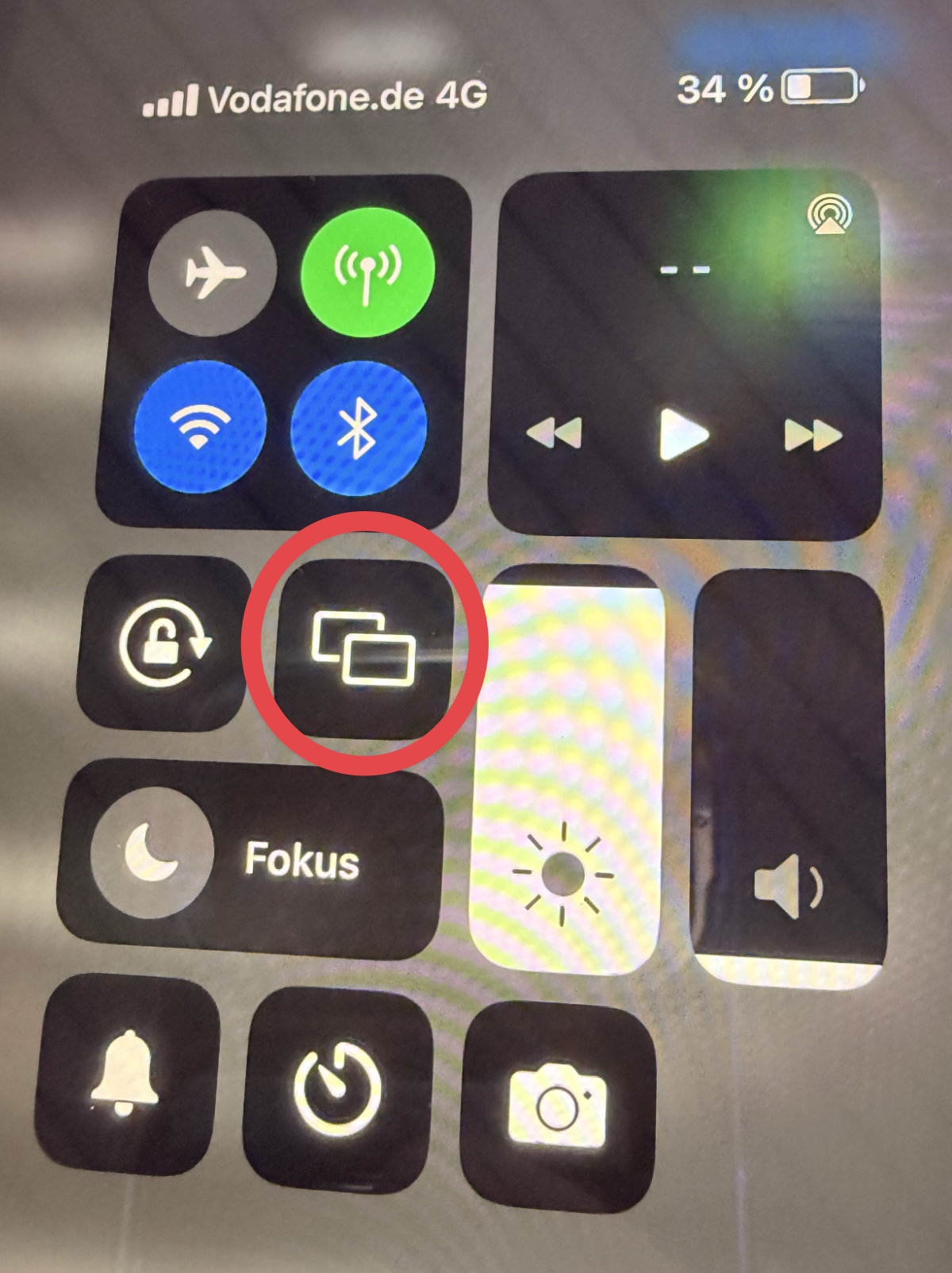

2.11. Kontrollzentrum von rechts oben nach unten wischen

2.12. Bildschirmsynchronisierungsymbol antippen

2.13. RX-283… auswählen

2.14. Nach kurzer Zeit (< 1 Minute) erscheint das Bild des iOS-Gerätes.

Android Gerät verbinden

2.15. Einstellungen → WLAN → RX-283… auswählen, Passwort 12345678

2.16. Kontrollzentrum → SmartView → RX-283… auswählen

2.17. Nach kurzer Zeit (< 1 Minute) erscheint das Bild des Android-Gerätes.

Schritt 3: Aufräumen

3.1. Fernseher mit Fernbedienung ausschalten. Mit der Fernbedienung auf Fernseher zeigen und Knopf 1 × drücken.

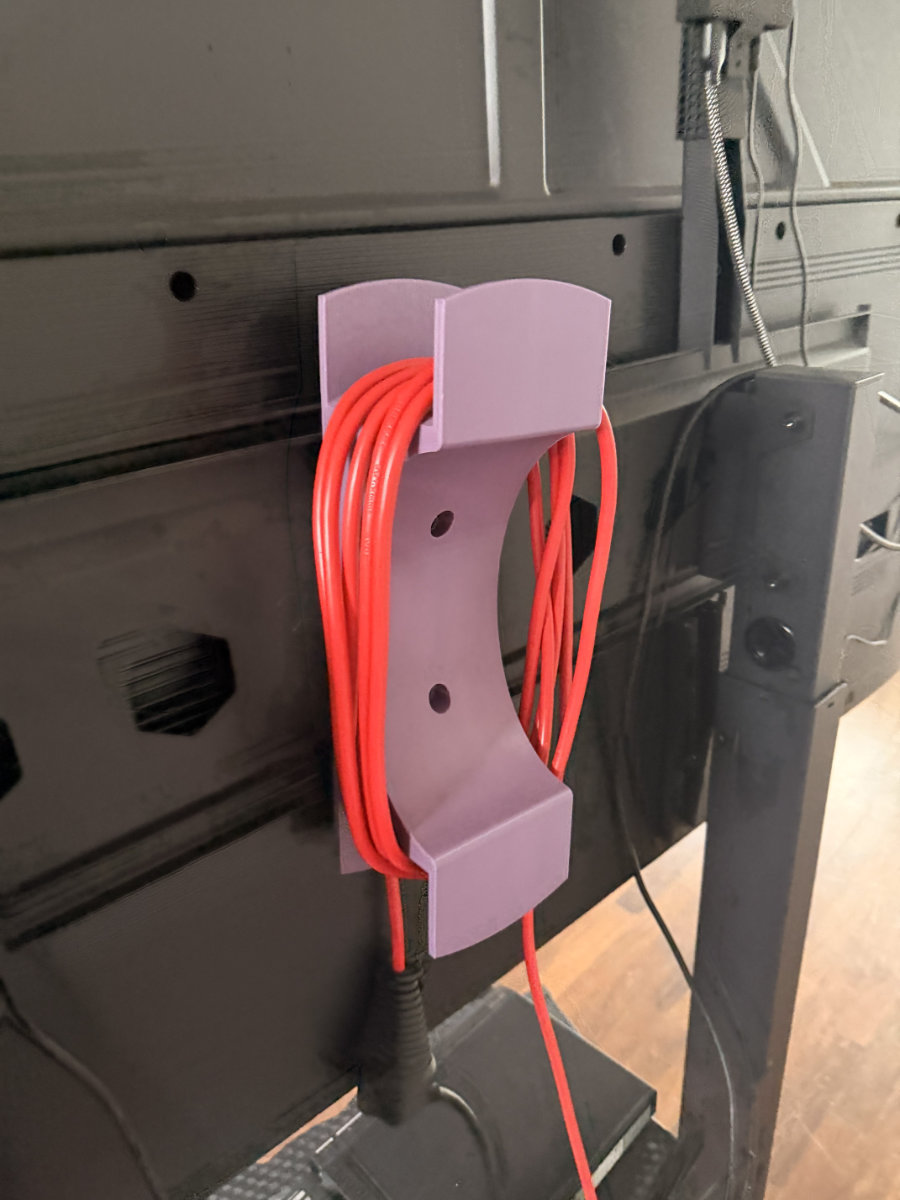

3.2. Stromstecker aus der Steckdose ziehen und auf Halterung aufwickeln.

3.3. Falls die Funk-Geräte verwendet wurden, alle Verbindungen trennen und wie abgebildet einräumen.

Anordnung aller Teile
